隧道洁净室（Clean Tunnel）：是一段一段拼装的，每一段是一个净化区域单元，或者说净化区域单元就是洁净隧道的一段，而净化单元的主体是所谓“层流罩”的结构。当把它连续设置时，就构成了能够提供接生产线自由配置的循环式的洁净隧道或隧道洁净室。隧道式洁净室是利用局部平行流的很好的范例。对于典型的隧道式洁净室，国外常有以下三种结构型式。
1．双侧维修型
在洁净工作台的前后都有进风口，所以可针对生产线的发热量，通过调节吸入前后的风量比，来控制工作区中的温度。这种型式不仅可以从前面，更便于从背面隔断用的透明面板所形成的通道中进行净化单元和生产设备的维护。
2．前侧维修型
因平面布置关系，需将装置的背面紧贴墙壁，所以只能在前面维修。单元的进风口也只设在前面，因为只从前面进风，所以适用于发热量小于双面维修型。这种型式只在前面安装2支日光灯。
3．顶棚布置型
是将净化区域单元设置于全部顶棚上。这样做减少了空调器数量（上述两种型式基本是一个单元一台空调器）送风动力也大大减少。安装单元的框架不要了．只需简单地从整个装置下面固定4个部位。
一般生产洁净车间可以分为四个区
1．洁净区：布置生产设备的区域；
2．操作区；操作人员所在的区域；
3．交通区：输送材料、制品的区域；
4．维护区：对生产设备进行维护的区域。

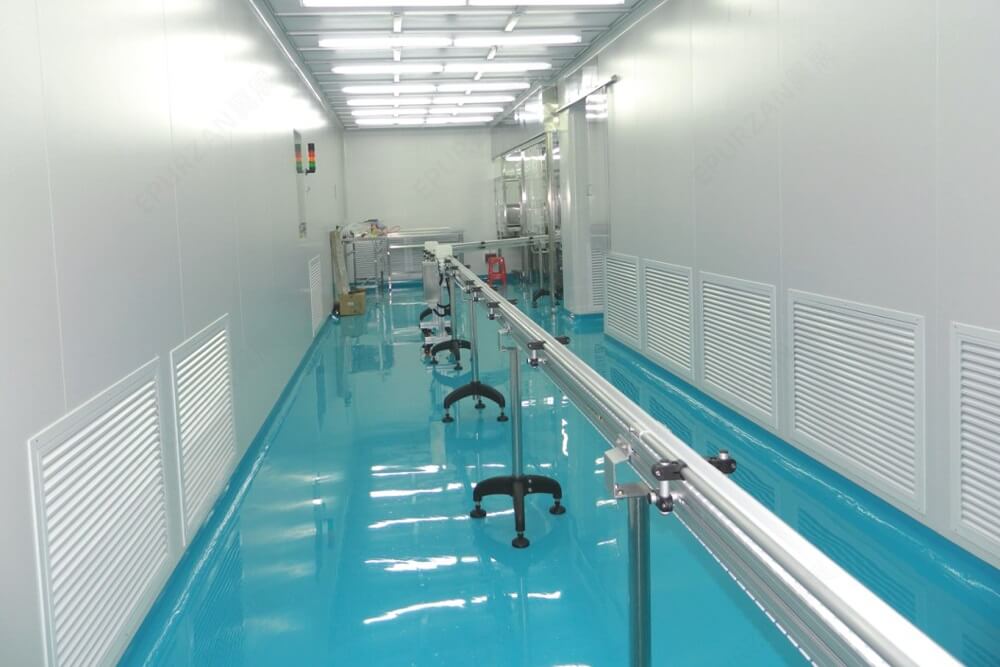

洁净隧道装修 I EPURZAN翼展
隧道洁净室正是着眼于发掘这4个区的独立功能。所以在中央布置交通区．两侧布置洁净区和操作区，洁净区内侧为维护区。为此，常用以下两种平面布置形式：
1．直列式
在一个很长的车间内，不分隔成若干小间，而是由两条净化区域单元组成洁净隧道。
2．并列式
国外也有叫“海弯”式的，当工序较多时，或者每一大工序中又有许多小工序时．可以以用这种布置方法。这也是在一个大车间中不分隔，而由许多小的隧道式洁净室，组成一个相当于许多洁净隧道并列的方案。
这两种形式的特点是：
A.各区可分别按需要的洁净度设计，例如洁净区为1 - 10级，操作区为100级、交通区为l000级维护区为10000级。
B.对洁净区和操作区的变动很自由。
C.很容易形成从洁净区到操作区到交通区到维护区的洁净度从高到低的气流流动。
D.进出维护区可不经过操作区，而并列布置时，各列维修设备时彼此没有影响。
由于使用工厂加工好的构件，现场安装时间人为减少，标准化程度提高了。隧道式洁净室的系统也应遵循简单、灵活、省能的目的。
提高隧道洁净室性能的措施有如下几点：
一、杜绝层流罩内过滤器漏泄的影响
1．把风机直接装于静压箱内形成负压静压箱。
这和负压顶棚的做法不同，不是靠从顶棚向顶棚之外的风机吸入端引小管道来形成顶棚中的负压，而是把风机的压出端用软管和过滤器相连，使过滤器之外的所有可能漏气的缝隙，都处于风机吸人端所在的静压箱的负压之下，这就防止了过滤器边框、框架和壁面之间等处的漏泄．
2．用分流阻尼层的办法，把可能从过滤器两侧封头胶处的漏泄，分流到边上去，不使它混入工作区。这要求用整体大过滤器。过滤器涂封头胶的两端是最易漏的，而直接把滤纸贴在框板上的两端一般不漏，所以这一措施只针对封头胶两端。双层壁的内壁可以用玻璃
二、防止外部污染进入层流罩
1．在操作面设置空气幕
如果在操作面前发生了污染，则上有强力的空气幕推，下有回风口吸，就能确保污染不进人工作区。在这种条件下即使有机械手自动取物送人工作区，也不会发生卷入工作区外面的尘埃的现象。根据实验在过滤器下送风速度为0.3m/s，空气幕出口风速为1 m/s时，净化区域单元的空气幕可将洁净区宽度向外扩展50一100mm．
2．设置前后挡板，可提高罩内气流的稳定性
前面的挡板长度以300～500mm为宜，背面挡板可以伸到工作台面之下，如工作台大，则挡板离开台面以200～3000mm为好。背面挡板和台面有缝隙时，对工作区气流速度均匀性影响的实验结果。前面的挡板如果用双层挡板，也就是使空气幕气流在双层挡板之间流过，则效果更好。
3．消除罩外涡流
人行通道上方过滤器的送风并不能消除洁净隧道前面和顶棚相接的拐角处的涡流，以至不太干净的气流仍能深入隧道前面档扳的下方而进入洁净工作区，如果隧道前面有气幕，则也难免还有少量这种气流裹带入工作区内。为了克服这一现象，可以把走道上面的过滤器安装于隧道前上面拐角处，或者通过阻尼层、孔板之类全面均匀送风，这就保证在前挡板附近不出现涡流，而是处于干净气流范围之中。再配之以空气幕，上述问题就可完全解决。
洁净隧道另有二项优点：
A.弹性扩充容易；
B.维修设备时可在维修区轻易执行。
