100级医院洁净手术室净化工程设计方案：EPURZAN翼展
发布者：翼展净化工程公司浏览次数：发布时间：2022-06-29
100级医院洁净手术室净化工程设计方案;工程范围与内容:建筑面积1000平方米,该工程由4间洁净手术室(其中万级手术室4间)产房2间(万级)及相关辅助用房的室内装饰、净化空调系统、电气控制系统、医用气体供应系统组成.
(一)手术室设计思路:
手术部净化工程的平面布置如图纸所示,洁净手术部设置了开放式刷手间,供各个手术室使用.
*人、物流程走向:对于进出洁净手术部的人员和物品(敷料、器械等)应采取有效的净化程序与严格的管理制度.在洁净区内,人流、物流方向应避免往返交叉,人流方向应由低洁净度洁净室到高洁净度洁净室.
物品流程:洁净手术区内部的平面和通道形式符合功能流程短捷,和洁污分明的原则,内走廊为洁净走廊,外走廊为污物走廊.每个手术室均设置污物传递门,通过污物走廊收集污物,可再次使用的污物经洗涤打包、消毒灭菌后送往无菌器械及敷料间.
人员走向:医护人员和病人由共同入口经缓冲后进入手术区.手术医护人员退出洁净手术部时应从原进入的净化流程退出,稍后需要二次返回手术室的应该再经缓冲后进入,其他人员可经过旁通路径退出.由于洁净室密闭性高,洁净区内设备众多,人员流动路线复杂,为了便于发生突发事故时人员疏散,在洁净区靠近楼梯处开设了一个安全出口(如图所示),但是平时要严加密封.
注：图片仅供翼展内部使用，禁止盗图。

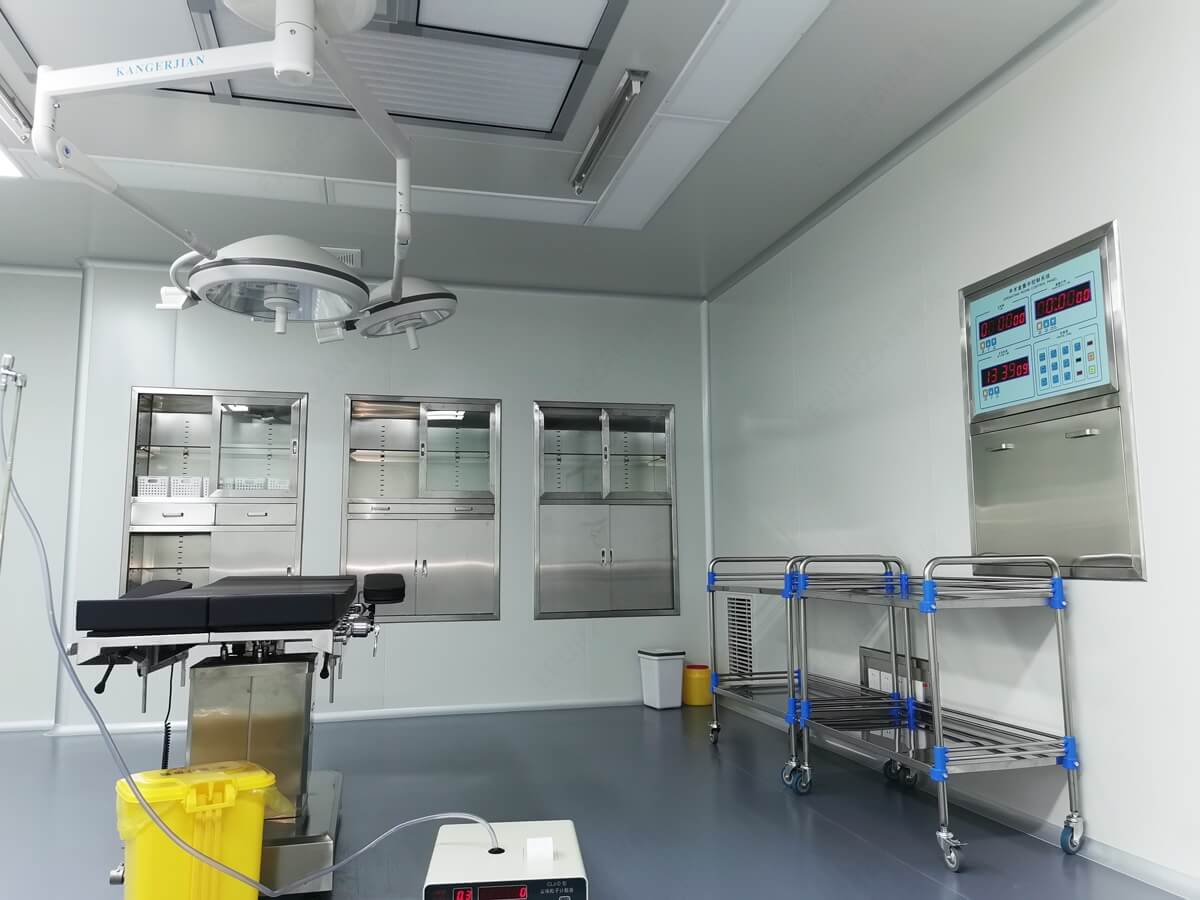

手术室 I EPURZAN翼展
(二)手术室的装饰:洁净手术部的建筑装饰遵循不产尘、不积尘、容易清洁和符合防火要求的总原则
洁净手术室及产房:
内部采用彩色钢板拼接而成,内部所有拼接缝平整严密.室内设置的显示屏、开关、插座、观片灯、器械柜、药品柜、麻醉柜等均嵌入墙内,不得突出墙面.手术室的内部地面应平整,采用耐磨、防滑、耐腐蚀、易清洗、不易起尘与开裂的材料,抗菌、耐磨的橡胶地面或PVC地材.(具体材质参看报价单)洁净区其它辅助房间、走廊
墙体及顶板装饰均采用双面金属彩色钢板积木式、密封接插式墙板,接插部位等同于墙板的支柱,因此其抗震抗扭曲度比较高.室内设置的显示屏、开关、插座、观片灯、器械柜、药品柜、麻醉柜等均嵌入墙内,不得突出墙面.
墙面与墙面之间呈90B圆弧角,此种形式气流组织比较均匀,不易积尘,没有死角,而且比较美观.材料采用彩色复合钢板,岩棉,纸蜂窝板作为保温材料而制成的双金属保温板.板壁(即墙壁)厚50mm,顶板50mm.为增强抗震强度,板壁之间联接为封闭凹凸接插式.板壁与板壁、板壁与顶板之间均有圆弧铝合金型材固定、连接.洁净区内所有阴角与阳角均为R50mm圆弧过渡.具有实用性,耐用性和装饰性的特点.
洁净室内所有拼接缝平整严密,设置的开关、插座、等均嵌入墙内,不得突出墙面.洁净室侧壁开玻璃窗(玻璃窗下标距离地面高度为1.1米,窗体高度为0.9米),引进自然光,缓解压抑感.洁净区辅助房间及走廊净高度均为2.6米.室内照明采用嵌入式净化灯箱,使房间内明亮、美观.
(三) 手术室设施配置:(以GB50333-2002标准执行)※每间手术室内均设置手术床、无影灯、吊塔各一台,每间手术室内均设置顶棚安装环形输液架一套.
※每间手术室内均设置墙壁安装嵌入式不锈钢药品柜一个,麻醉柜一个,器械柜一个※每间手术室均设置观片灯一个※手术室设置脚感应式双开医用气密自动门一套(1400x2100)※每间手术室内均设置显示控制屏(手术、麻醉时间;温湿度显示、手术室内电气控制)一套※每间手术室外门口均设置"手术中"显示一套※开放式刷手间内放置全不锈钢脚踏洗手器※在三级手术室内设置万级送风天花(2600mmx1400mm)各一套※在洁净走廊两侧设置防撞护板※每间手术室均配备UPS不间断电源
一、100级手术室净化设计方案
1、100级手术室净化空调机组采用德国进口罗伯特医用卫生型空调机组。其它净化空调机组采用中英合资天加医用卫生型空调机组。
2、正负压切换手术室采用一拖二方式，单独采用一台医用卫生型空调机组。
3、其它Ⅲ级手术室采用一拖二或者一拖三方式，2-3间手术室公同采用一台医用卫生型空调机组。
4、洁净走廊及其辅房采用一台医用卫生型空调机组，采用高效送风口送风，上顶送上侧回。
5、污物走廊及其辅房采用一台医用卫生型空调机组，采用亚高效送风口送风上顶送上侧回。
6、手术室新风采用集中控制方式，共采用2台新风机组，新风系统配初效、中效、亚高效过滤器。
7、排风系统采用独立排风形式。
8、每台循环机组均配一台电热式加湿器及一台辅助电加热器。
9、新风的保证：
①、新风量必须满足室内人员的卫生要求；
②、新风量需要满足洁净手术室的新风换气次数要求；
③、密间房间室内新风量和排风量之差需能保证房间正压值；
④、新风量宜符合《医院洁净手术部建筑技术规范》中规定的最小风量。
10、新风量的取量：经计算取上述要求较大值，通过新风机组提供充足稳定的新风，其中Ⅰ类取1000㎥/h，Ⅱ类、Ⅲ类取800㎥/h，走廊与辅房取4次/h。
11、房间换气次数（风量）的保证：房间的风量严格按照《医院洁净手术部建设技术规范》（2002年）的标准来计算，机组电机采用变频器控制，保证各房间的风量指标。
12、洁净度的保证：通过五级过滤，新风机组初、中效，亚高效，空调机组中效过滤，送风末端高效过滤，尤其是高效过滤器，对μ≥0.3μm微粒的过滤精度达到0.9997，从而确保μ≥0.5μm的微粒可以被充分过滤掉，这样就保证了手术室的洁净度要求。
13、房间湿度的保证：房间加湿量的确定是通过回风总管探头感应，由DDC系统根据手术室实际湿度来控制湿量的，冬季由电热式加湿器对空气进行加湿，夏季由空气处理机组的表冷器对新回风进行除湿，其湿度要求。
14、细菌浓度的保证：以上指标都保证的情况下，细菌的浓度也就得到了保证。
15、房间噪声指标保证：根据阻力计算选风机型号，再根据风机噪声在空调处理机组送回风管上都各设置卫生型消声器来保证噪声指标。
手术室净化 I EPURZAN翼展
二、控制说明
1、本套系统共分十个控制柜控制，每套净化空调系统（包括循环系统和新风机组）各由一个控制柜控制。排风机组由相应循环机组的控制柜控制。
2、本套系统控制所采用的自动控制器、电动调节阀及其执行机构、压差开关、风道温湿度探测器、远程温度设置器均选用品牌厂品。
3、每台净化空调机组均配置一套电动调节阀，一套进口温湿度探头。电动调节阀设置于机组供水总管上，温湿度探头设置于手术室回风总管上，温湿度探头采集到信号后传递给自动控制器，自动控制器再通过所设定的温度来控制电动调节阀的开启度。
4、自动控制器实现湿度优先控制，在夏季工况下，新风经过新风机组处理后于回风混合，然后在循环机组中加热，再通过电热式加湿器等温加湿，直到温湿度满足自动控制器设定的标准送风。
5、辅助电加热器的开关程序通过自动控制器来控制，当风管内空气的温度小于设定的温度时，电加热自动打开，反之则关闭，电加热器本身还带有过热保护装置，当其温度超过90℃时，电加热器自动关闭。电加热器有良好的接地，并与风机联锁。
6、新风机组与循环机组实现联锁控制，即同一风系统内只要循环机组开启，则新风机组必须开启。只有当循环机组关闭后，对应的新风机组才能关闭。
7、排风机与循环机组实现联锁控制，即循环机组开启，所对应的手术室的排风机亦开启，当循环机组关闭后，所对应的排风机组也相应关闭。
三、水系统及配电设计说明
1、本净化空调工程全年冷热源由甲方提供；要求将净化空调冷热源接到至机组旁一米处。夏季冷媒供水温度7℃，回水温度12℃，冬季供水温度45℃，回水温度40℃；系统要求回水压差不小于0.2MPa。
2、净化空调系统夏季冷量440KW，供回水管管径为DN150，冬季热量为385KW；过渡季节冷量为220KW。加湿用水量190KG/h,加湿水管管径DN40；
3、设备层包括机组、辅助电加热器、电热式加湿器、排风机所需量详见电气专业施工图纸。
4、整个净化区冷热水总管需由分水器直接供给。以便于整个系统的调节和保障。
5、建议在过渡季节使用风冷式热泵机组提供整个冷热源。
6、机组段与段由4-6㎜密封垫密封，压缩率为25%-30%机组下部的冷凝水排放管，必须设置水封。排水管不能直接与下水管道连接。
7、静压箱安装应平整，其长宽方向应与手术台的长宽方向一致
四、循环机组AUHOP1-OP12、新风机组PAUOP1-OP2、排风机组、消声器、定风量阀、双位定风量阀、手动调节发、止回阀、防火阀、电加热器、电动密封阀、消声弯头、初效过滤器、中效过滤器、压高效过滤器、高效过滤器。
依照洁净室净化级别的不同,采用不同的净化手段来实现需要.具体设计原理如下:一定量的回风与新风混合后,经温湿度处理、加压风机加压、消音处理后,通过洁净风管经初、中、高三级过滤后输送到洁净室内,从而使洁净室内形成一个宁静、安全、清凉的净化环境.
*整个净化空调系统设有三级空气过滤.第一级过滤粗效过滤设置在新风口,第二级过滤中效过滤设置在系统的正压段,第三级过滤高效过滤设置在系统的末端.
*万级洁净手术室内送风口均匀分散布置在手术室顶棚的上方.
*洁净室内回风口洞口上边高度不超过地面之上0.5m,洞口下边距离地面不低于0.1m.洁净室宽度不超过3米时,设置单侧下部回风口,超过3米时,应在房间的长度方向两对侧下部布置回风口.
*级别不同的洁净室之间为防止外部尘埃的进入,应维持适当的正压值.洁净区对与其相通的非洁净区都保持不小于10Pa的正压,洁净区对室外或与室外直接相通的区域应保持不小于15Pa的正压.相同级别而又相通的洁净室之间应保持由内向外的气流方向,在两室之间保持略大于0的压差.不同洁净度级别的相通的洁净室之间,高级级别的保持相对正压,低级别的保持相对负压,最大静压差不应大于30Pa,不允许因为压差而产生哨*本方案系统的划分可以使洁净手术部始终处于受控状态,既能保证洁净手术部的整体控制又能使各洁净手术室灵活使用.考虑到一次性投资原因,本洁净手术室空调系统共分为10个系统.
功能包括:新回风混合、初效过滤、表冷加热加湿机组应能:提供强弱电一体化自动控制系统,实现机组起停、电气及机组安全保护;空调系统恒温恒湿控制(温度控制精度为±2C,湿度控制精度为±10%.);中、高效过滤器压差报警;与排风机连锁运行;控制为手术室内.
对空调机组的自动控制系统要求:
1、新风电动阀与空调机组联锁
2、显示空调机组的运行状态(正常运行、杀菌消毒、停机)
3、根据回风湿度及设定值控制加湿控制箱的启停.
4、通过风机的前后压差监测风机运行状态、故障状态
5、监测防冻开关状态,温度超低报警
6、监测新风初效、中效过滤器堵塞开关状态,堵塞报警.
7、风机启动和消防联锁控制8、自动恒温控制,过流保护,缺风保护及报警,现场应急停车功能本空调机组特点:结构，整机采用双层机体结构.内外层采用双面彩钢板制成.确保机组在各种工况下运行时外壳均无结露出现.
