SPF级实验室动物房空调设计方案:EPURZAN翼展

发布者：翼展净化工程公司浏览次数：发布时间：2021-11-26

SPF级动物房洁净室空调设计方案：

以净化空调总面积为220㎡，设计空调冷负荷为204KW，冷源由模块化风冷冷水机组24小时不间断提供，空调主机安装在五楼天面室外，恒温恒湿空气处理机组放置在五楼空调机房内

1.每个动物实验室系统设置一套净化空调系统，每套系统选用一台恒温恒湿空气处理机组，安装在空调机房内，采用全新风系统，两个恒温恒湿空气处理机组连通，互为备用。

2.洗消间、办公室采用一般分体空调及排气扇。

3.两台空调机组均采用全新风恒温恒湿组合柜空调方式，新风经初效过滤器进入机房，再经恒温恒湿空气处理机组的初过滤、表冷降温（夏季和过渡季）或电加热（过渡季控制湿度）、电加湿（冬季）和中效过滤后由末端高效过滤器风口送到洁净房。排风必须经过排风处理箱的活性炭除臭后再排出室外，系统气流组织采用上送下排（四角排风）方式。每个送、排风口必须安装风量调节阀，以便调节各个房间的风量及压差

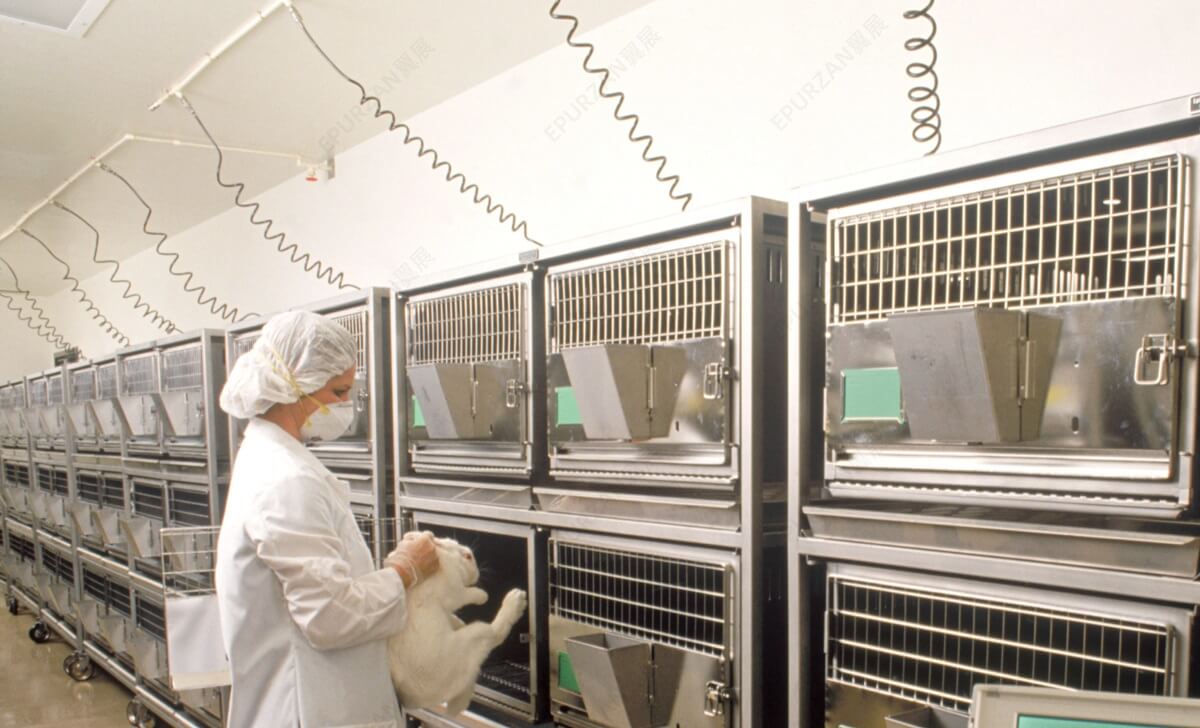

SPF级实验室 I EPURZAN翼展

豚鼠、兔SPF级实验室净化指标：　
　

H=2.4m
	面积	体积	净化	气次数	逆风量		正压值	正压风量	排风量		高效送风口及其它
	m2	m3	级别	次/h	m3/h		≧(Pa)	m3/h	m3/h		GKF10表示高效送风口
	m2	m3		次/h			≧(Pa)	m3/h	最低值	最高值	风量为1000m/h
换鞋	43	10.32			103	206			103	206	一台排气扇
男一更	2.2	5.28			53	106			53	106	一台GKF5
男淋浴	2.2	5.28			53	106			53	106	一台排气扇
男二更	2.2	5.28	10000	＞16	79	132	20	13	67	119	一台GKF5
女一更	2.2	5.28			53	106			53	106	一台排气扇
女淋浴	2.2	5.28			53	106			53	106	一台GKF5
女二更	2.2	5.28	10000	＞16	79	132	20	13	67	119	一台GKF5
缓冲	4.4	10.56	10000	＞16	158	264	40	51	108	213	一台GKF5
清洁走廊	13	31.2	10000	＞16	468	936	60	225	243	711	三台GKF5
洁净贮物	10	24	10000	＞16	360	600	40	115	254	485	一台GKF10
检疫室	11	26.4	10000	＞16	396	660	40	127	269	533	一台GKF10
饲养室一	11	26.4	10000	＞16	396	660	40	127	269	533	一台GKF10
饲养室二	11	26.4	10000	＞16	396	660	40	127	269	533	一台GKF10
实验室	18	43.2	10000	＞16	648	1080	40	207	441	873	二台GKF5
污物走廊	10	24	10000	＞16	360	600	20	58	302	542	二台GKF5
缓冲	3.6	8.64	10000	＞16	130	216	20	21	109	195	一台GKF5
接收间	4.4	10.56			106	211			106	211	一台GKF5
洗消间	34	81									二台分体空调用二台排气扇
贮物间	9	21.6									一台排气扇
小计	157	337									全新风
