洁净室照明灯具安装注意事项
发布者：翼展净化工程公司浏览次数：发布时间：2022-09-08

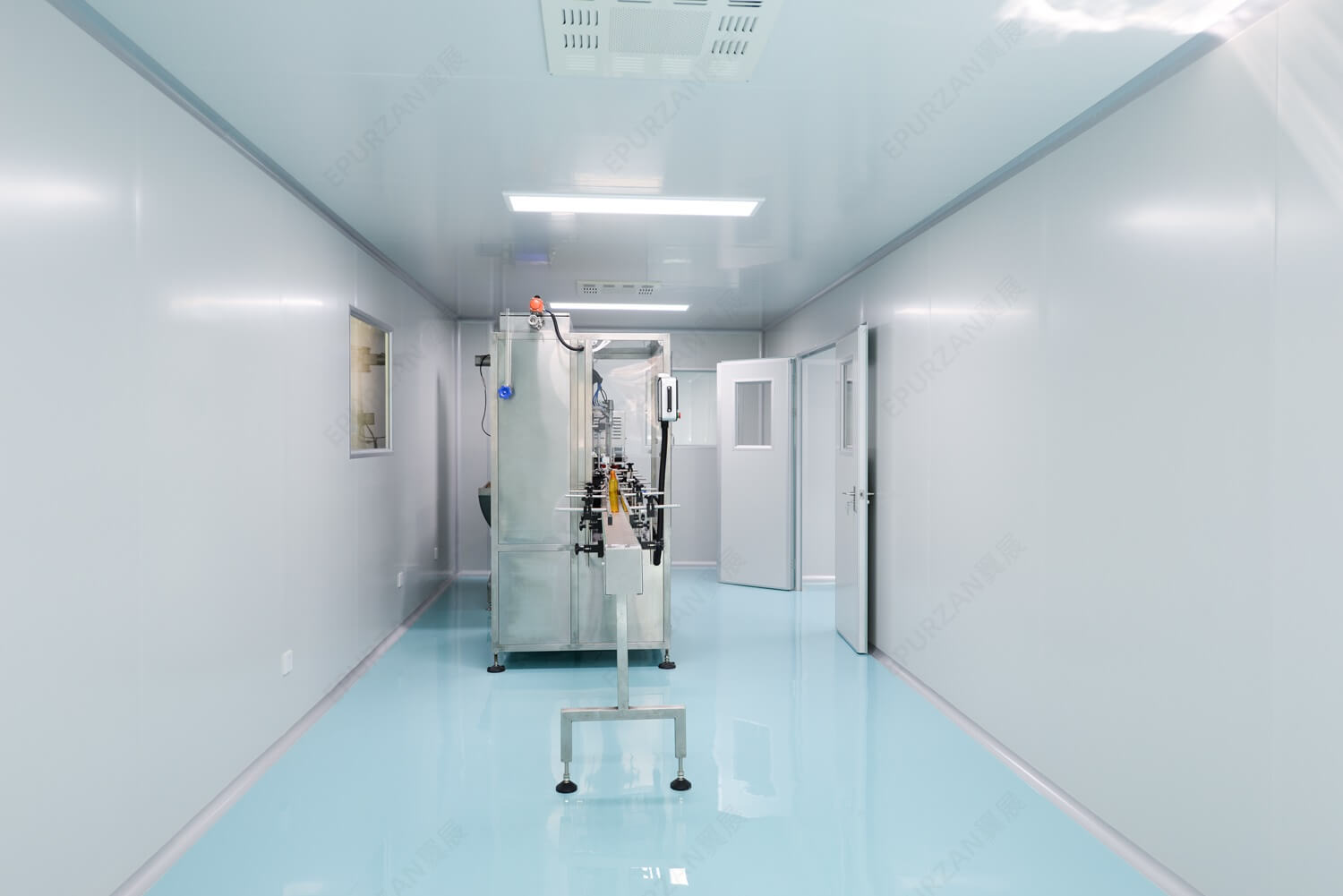

洁净室（区）内多数采用嵌人式或吸顶式安装洁净灯具，也有采用明装的泪珠灯
（1）施工准备
1）施工材料准备
①灯具的型号、规格应符合设计要求。灯内配线不得外解，灯具配什齐全，无机械枫份、变形、涂层剩落、灯箱正烟等现系。所有灯具均应有产品合格证。
②照明灯具使用的导线其电压等级不应低于交流 500V，引至单个灯具的导线截面面积应 与灯具功率匹配，绝缘铜芯导线线芯的截面面积不应小于 1mm°
③安装用塑料（木）台应有足够的强度，受力后无弯翘变形等现系：木台应完整，无劈裂。涂层应完好无脱落。采用钢管作为灯具的吊管时，钢管内径一般不小于 10mm。
④其他材料：账管、木螺栓、螺栓、螺母、垫圈、尼龙丝网、焊锡、焊剂（松香、酒精）、換胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。
2） 主要机具：包括红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎链、钢锯、锯条、扁锉、圆锉、剥线甜、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥、活扳子、套丝板、炉、电烙铁、锡锅、锡勺、台钳以及台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、人字梯等。
3）作业条件：洁净室T-GRID 及金属壁板顶板安装完成，清洁工作完成，洁净室进人洁净管理阶段
(2）施工安装作业
1）作业程序：灯具检验一灯具安装一-通电试运行。
2）灯具检验
①根据灯具的安装场所检查灯具是否符合设计和合约要求：首先应查验洁净灯具是否满足洁净环境的要求，其次还应依据具体项目的产品生产工艺特点，检查在易燃和易爆场所采用的防爆型灯具、有腐蚀性气体及特殊潮湿场所采用的封闭式灯具等是否满足防爆、防腐要求，并查验相关的检測报告等
②灯具内的配线检查：灯具内的配线应符合设计要求及有关规定；穿人灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘图、涮锡：灯箱内的导线不应过于靠近热光源，并应采取隔热措施
③ 专用灯具检查：各种标识灯的设置、安装高度、位置应符合设计要求，其指示方向应正确无误：应急灯的设置应符合设计要求，并应适应功能、使用；事故照明灯具应有特殊标识。
3）灯具安装
①灯具定位：嵌人式、吸顶式灯具的定位是根据设计图纸要求并且和相关专业进行过乎面的综合后确定的，在平面图纸上标出其位置，完成灯具的定位。
②接线盒定位安装：根据灯位安装位置确定好灯具进线口的位置，将接线盒安装在距离进线孔较近的部位，并充分考志好灯具配管的走向以防产生交叉，增加施工难度。
③电气配管、回路穿线、回路并线等，参见本章导管管内穿线接线的有关内容
④吸顶灯安装：根据设计图确定的位置，将灯具贴紧彩钢板吊顶表面；对着灯头盒的位置打好进线孔，将电源线甩人灯箱，在进线孔处套上塑料管以保护好孔；用4 个自攻螺栓将灯箱周定好后，将电源线压人灯箱内的端子板上。对于容量大于等于100w 灯具的引人线应采用瓷管等不燃材料做隔热材料。把灯具的反光板固定在灯箱上。灯具与顶棚之间的缝隙应冞用密封胶条或盛封胶密封，表面应平整、光滑。洁净室内 FFU 龙骨上的灯具安装：若 FFU 龙骨内灌充密封胶液，开孔将导致密封胶的泄漏。所以灯具电源线将从端头灯具依次穿过各中间灯具，灯具需要紧德依次排布，在无法排布时需安装特制线槽，以供过线用。
4）通电试运行：通电前先进行绝缘摇测，绝缘摇测值应符合规范及设计要求；最小绝缘值不得小于 0.5M9．摇测绝缘时应以 120r/min 的速度进行。然后再通电连续运行24h．并做好记录
(3） 成品保护
灯具进人现场后应码放整齐、稳固，并要注意防湖：搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。安装灯具时不得损伤金属彩钢板。
（4） 安装质量检查
①灯具的规格、型号及使用场必须符合设计要求和施工规范的规定。
②低于2.4m 以下灯具的金属外壳部分应做好接地或接零保护。
③灯具安装应牢固端正、位置正确、清洁干净。
④导线进人灯具的绝缘保护良好，留有适当余量。连接牢固紧密，不伤线芯。压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超过两根。吊链灯的引下线整齐美观。
