洁净厂房桥架如何施工安装
发布者：翼展净化工程公司浏览次数：发布时间：2022-12-12

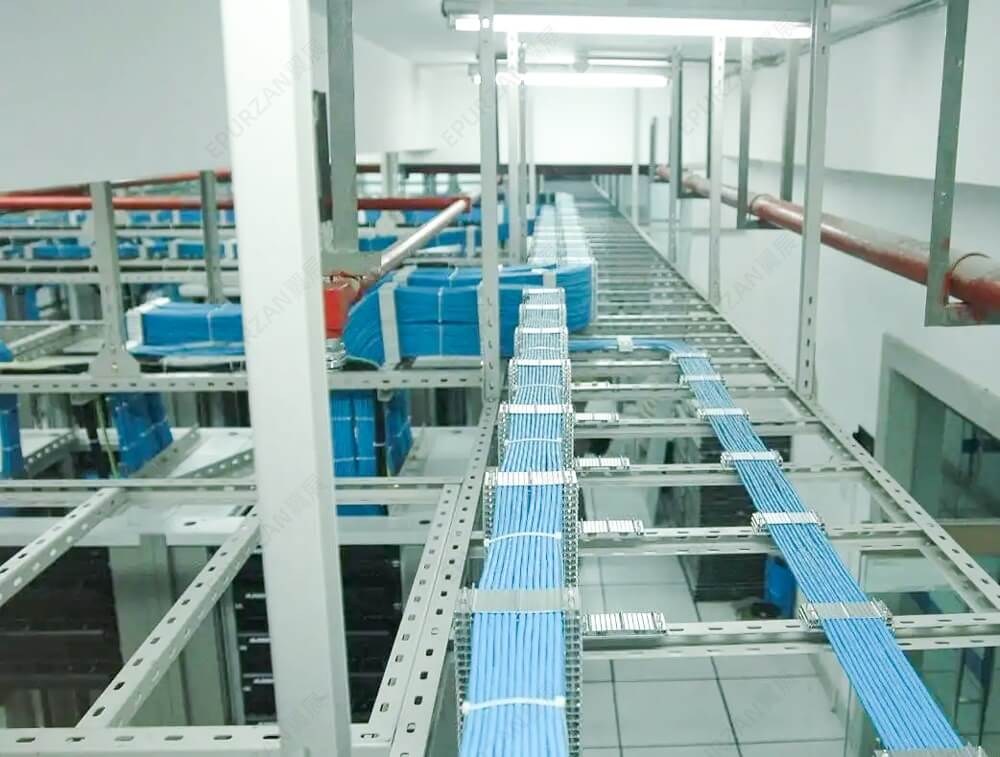

洁净厂房采用的桥架包括电缆托盘、电缆梯架、槽盒等。所谓的电缆托盘是指没有盖子的电缆支撑物，带有连续底盘和侧边；电缆梯架是带有可靠地固定在纵向主支撑组件上的一系列横向的支撑构件的电缆支摧物；槽盒是用于维护绝缘导线和电缆，带有底座和可移动盖子的封闭壳体桥架根据材质不同可分为：钢质材质、铝合金材质、玻璃钢材质等。
钢质桥架的表面处理可分为：热镀锌、冷镀锌、喷塑等。依据需求，在不同的环境下，使用不同材质的桥架及表面处理方式。但各类桥架的施工方法基本相似，重点介绍金属镀锌桥架的安装施工。
（1）施工准备
1）材料准备：桥架及其附件，应采用经过表面处理的定型产品，其型号、规格应符合设计要求。金属桥架内外应光滑平整、无棱刺，不应有扭曲、翘边等变形现象
2）现场条件淮备：预留孔洞、预埋铁件全部完成。项棚和端面的装饰等全部完工。施工图纸、技术资料齐全，技术、安全、消防措施落实。主要施工机具准备齐全
(2）施工安装作业
1）作业程序：弹线定位→顶埋吊件（预留空洞，膨胀螺栓安装）→支吊架固定→桥架安装
2）弹线定位：应根据设计图纸确定桥架的安装线路位置，用墨斗沿墙壁、顶棚和地面等在桥架的安装位置弹出轮廓线；按设计图要求及施工验收规范规定，配线槽盒与水管同侧上下敷设时，宜安装在水管的上方；与热水管、蒸汽管平行上下敷设时，应敷设在热水管、蒸汽管的下方，当有困难时，可敷设在上方，相互间的较小距离为宜

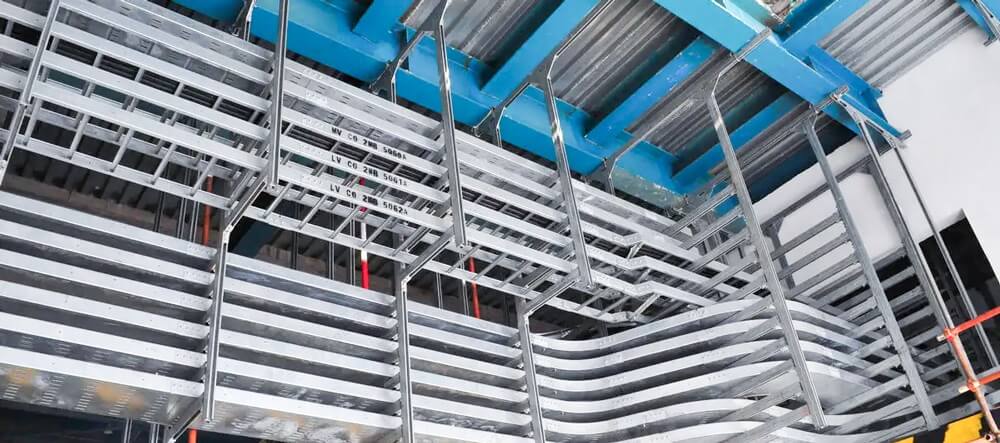

3） 支吊架安装
①支吊架采用组装连接，托架长度均为桥架和线槽的宽度再加 150mm，支吊架在洁净室内不得己确需在土建结构上打孔安装时，对于所有孔洞内的灰坐使用吸尘器进行清扫，然后注人密封胶再使用膨账螺栓进行连接加固。桥架的托架都使用镀锌C型钢，型号可选用 C2541、C2025，特殊情况下可选用CB2541；吊杆都使用 8～12mm 的镀锌通丝，间隔在 1.5~3m之间防晃支架也是使用 C型钢直接组合连接，可以作为一付托架使用
② 支吊架应安装年固，确保横平竖直。固定支点的间距不应大于1.5~2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头三端的 500mm 以内设置固定支点，且每厲 10~15m应设防晃支架，并应采用 C型钢机械连接方式固定，不得焊接
③ 桥架距离楼板不应小于 150~200mm，距地面的高度不应低于 100~150mm
④如用万能吊具进行安装时，应采用定型产品对桥架进行吊装，并应有各自独立的吊装卡具或支撑系统。
4） 金属膨朕螺栓安装
适用于 C5 以上的混凝土构件及实心砖墙，不适用于空心砖墙。金属膨胀螺栓安装时首先沿肴墙壁或顶板根据设计图进行弹线定位，标出固定点的位置；再根据支架或吊架承受的荷重，选择相应的金属膨账螺栓及钻头，所选钻头的长度应大于套管的长度，打孔的深度应以将套管全部埋人墙内或顶板内，表观平齐为宜；然后埋好螺栓，用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
5） 桥架安装
①桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。桥架的接口应平整，接缝处应紧密平直。盖板装上后应平整，无翘角，出线口的位置准确。进人洁净室《区）的桥架应擦拭清洁千净，外加工预制桥架需根据尺才在洁净室外加工，并应清洁完毕后用塑料薄膜包装好运至洁净室内安装。
②桥架的连接螺栓应从里向外穿，防止螺栓刮伤电缆，连接板两端不少于 2个有防松螺母或防松垫圈的连接固定螺栓。桥架与托臂之间的固定采用专用卡子，专用卡子应由桥架厂家提供。
③桥架经过建筑物的变形缝时，桥架本身应断开，桥架内用内连接板搭接，不需固定。保护地线和桥架内导线均应留有补偿余量。
④桥架需穿吊顶进人洁净室时应在吊顶处断开.在顶板上开适合电缆穿过的圆孔，待电缆敷设完成后，做好防火封堵，并做好接地连接。
⑤桥架穿预留孔洞时，不允许将穿过墙壁的桥架电缆与墙上的孔洞一起抹死。敷设在竖井内和穿越不同防火区的桥架，应设有防火隔堵。电缆桥架穿墙防火隔堵的做法：防火枕应按顺序依次摆放整齐，防火枕与电缆之间的间隙＜1cm。穿墙洞防火枕防火厚度 ≥24cm。
6）保护接地线：应根据设计要求敷设在桥架内侧，接地处螺栓直径不应小于 5mm；并且根据需要加桥架穿墙防火隔堵平垫和弹垫，用螺母压接牢固。镀锌桥架连接之间有6个带弹簧垫片的螺栓固定时，可以不做跨接地线。桥架所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地。
(3）成品保护 成品保护是指桥架施工及其完成后，应对周边相关施工成品的保护
①安装桥架时，应注意保持墙面和顶棚的清洁。
② 安装完成后，桥架盖板应齐全平实，不得遗漏，禁止施工人员拿桥架当脚手架随意踩踏，并不得随意拆卸、挪动支吊架和桥架；不应再进行喷涂等作业，防止桥架外观遭到破坏
（7） 桥架安装质量检查
①桥架的规格、 安装位置必须符合设计要求和有关规范的规定。
②桥架应固定牢靠、横乎竖直、布置合理，盖板无翘角，接口严密整齐，拐角、转角、丁字连接、转弯连接正确严实，桥架内外无污染。支吊架应布置合理、固定牢固、平鉴。
③ 桥架穿过梁、墙、楼板等处时，做好防火封堵，桥架不应固定在建筑物上，跨越建筑物变形缝的桥架应断开，保护地线应留有补偿余量；桥架与电气器具的连接应紧密，内数设线路无外露现象。
④按规定对质量检查做好记录。
(8）桥架安装质量问题
①支架与吊架固定不牢，可能的原因是金属膨胀螺检的螺母未扩紧，或者是焊接部位开焊，应及时将螺栓的螺母拧紧，将开焊处重新焊年；金属膨胀螺检固定不年，或吃墙过深或出墙过多，钻孔偏差过大造成松动，应及时修复；支架或吊架的焊接处未做防腐处理，应及时补刷进漏处的防锈漆
② 保护接地线的线径和压接螺栓的直径不符合要求，应全部按规范要求进行完善修改。
③桥架穿过建筑物的变形缝时未做处理，应按规定对穿越变形缝的桥架断开底板，并在变形缝的两端加以固定，保护地线和导线应留有补偿余量。
④桥架接花处不平齐，桥架盖板有残缺，桥架与管连接处的护口破枫巡漏，暗敷桥架未做检修人孔，应调整、补充完善。
