洁净室电气导管的施工安装
发布者：翼展净化工程公司浏览次数：发布时间：2022-09-19
电气线缆的布线系统中用于布设导线、电缆的圆形管件，统称为导管。导管可采用金属导管塑料导管。金属导管分为镀锌钢管、非镀锌钢管等，下面介绍镀锌钢管的施工安装。洁净室（区）包括辅助用房、技术夹层、技术夾道、技术竖井等的导管敷设可采用明管（明敷） 或暗管（暗敷）的方式，暗管敷设是在士建墙内预埋敷设，明敷是在洁净室吊顶内或技术夾层内敷设厚壁镀锌钢管釆用套螺纹连接及薄壁钢管采用扣压式施工。
（1）施工准备
1 材料准备
①镀锌钢管壁厚均匀，无劈製、砂眼、楼州和凹而现象。除馊馆管外其他管材需预先除锈刷防腐溱（埋人现洗泥凝土时，可不刷防腐漆，但应除锈)，镇锌管或刷过防店淡的钢售外表层应完整，无剥落现象。产品规格等应符合设计要求，并应具有产品材质单和合格证。镀锌层应完始无剥落、无劈裂，两端光滑无毛刺。
②爪形螺纹管接头、锁紧螺母（根母）的外形应完好无损，螺纹应清晰，并有产品合格证。护口有用于薄、厚管之区别，护口要完整无损。
③圆钢、扁钢、角钢等材质应符合国家有关规范的要求，镀锌层应完整无损，并有产品合格证。螺栓、胀管螺栓、螺母、垫圈等应采用镇锌件：其他材料（如铅丝、防锈漆、水泥、机油等)应无过期变质现象。
2） 主要机具
①配管机具：煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机；
②除刺工具：手锤、錾子、钢锯、扁锉、半四锉、网锉、活扳子；
③测量工具：铅笔、皮尺、水平尺、线坠、灰铲、灰桶、水壶、油桶、油刷、粉线袋等；
④配套工具：手电钻、台钻、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高発等。
3） 施工作业准备
①暗管敷设：预制混凝土板上配管，在做好地面以前弹好水平线；现浇混凝士板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图的尺寸位置配合土建施工；配合墙(砌体)施工立管和大模板现浇混凝土墙配管，土建钢筋网片鄉扎完毕，按墙体线配管等
② 明管敷设：配合土建结构安装好预埋件。配合土建内装修完成后进行明配管
③ 吊顶内或金属夹芯彩钢板内的管路敷设：洁净室（区〉项棚、墙体采用金属夹芯彩钢板作维护结构时，应在金属夹芯彩钢板安装时，配合做好线管的预埋；金属夹芯彩钢板吊 顶施工时，配合做好吊顶灯位及电气器具位置详图，并在顶板标出实际位置。
(2）导管敷设
1 施工安装过程：暗管敷设施工时，其施工安装过程主要是镀锌钢管及其管件的预制加工和管路连接(包括导管管路的定位、管道连按和安装）、接地线安装等。明管敷设施工安装过程与暗管敷设相似，所不同的主要是管路就位安装差异较多；还有明管敷设应考虑与相关管道的位置、距离要求
2）暗管敷设
①暗管敷设的主要要求有：敷设在洁净室(区)的暗管管口、管子连接处均应做好密封处理措施，暗敷的电线管路宜沿最近的路线敷设并应减少弯曲；埋人墙或混凝土内的管子，高表面的净距不应小于 15mm。进人落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。埋人地下的导管不宜穿过设备基础，在穿过建筑物基础时，应设保护套管。根据设计图的要求确定盒、箱轴线的位置，以士建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱的实际尺寸位置。固定盒、箱要求平整牢固、坐标正确。在混凝士板墙上的固定盒、箱应以钢支架固定，盒、箱底距外墙面小于3cm时，需加金属网固定后再抹灰。
②暗管随墙（砌体）敷设配管：在砖墙、加气混凝土墙、空心砖墙配合砌墙敷设立管时，导管宜放在墙中心；管口向上者要封堵好，为使盒子平整、标高准确，可将管口高出约 200mm，然后将盒子稳好，再接短管。短管人盒、箱端可 用跨接线焊接固定，管口与盒、箱里口应平齐。往上引管有吊顶时，管上端应煨成90°李进吊 顶内。由顶板向下引管不宜过长，以达到开关盒上口为淮。大模板泥凝士墙配管：将盒、箱焊在该墙的钢筋上，接着数管。每隔1m 左右用铅丝鄉扎年。导管进盒、箱处要煨灯叉弯。往上引管不宜过长，以能煨弯为淮。现浇泥凝土楼板配管：先找灯位，根据房向四周墙的厚度，弹出十字线，将堵好的盒子固定年然后敷管。
③地线焊接：管路应作整体接地连接，穿过建筑物变形缝时，应有接地补偿装登。如采用跨接方法连接，跨接地线两端的焊接面不得小于该跨接线截面的6倍。卡接：镀锌钢管或可挠金屆电线保护管，应用专用接地线卡连接，不得采用熔焊连接地线。

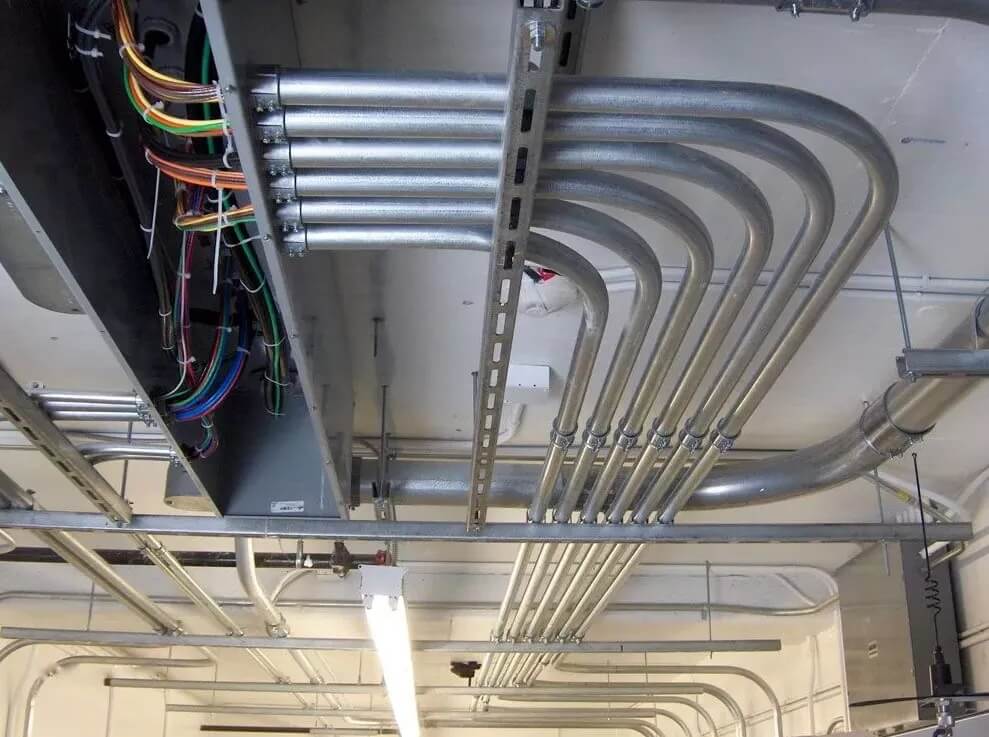

3）明管敷设
①明管敷设的弯管弯曲半径一般不小于管外径的 6倍，但两个接线盒之间只有一个弯时不宜小于4倍；弯管可采用冷煨或热煨，支架、吊架应按设计图的要求加工，设计无规定时，应不小于以下要求：扁铁支架 30mm X3mm，角钢支架25mm × 25mm x 3mm。
②根据设计文件的要求测出盒、箱与出线口等的准确位置，按测定位置把管路的垂直、水平走向弹出线来。按照安装标准规定设置固定管卡，固定管卡与终端、电气器具或接线盒边缘的距离为 150~500mm。中间直线段管卡间的最大距离

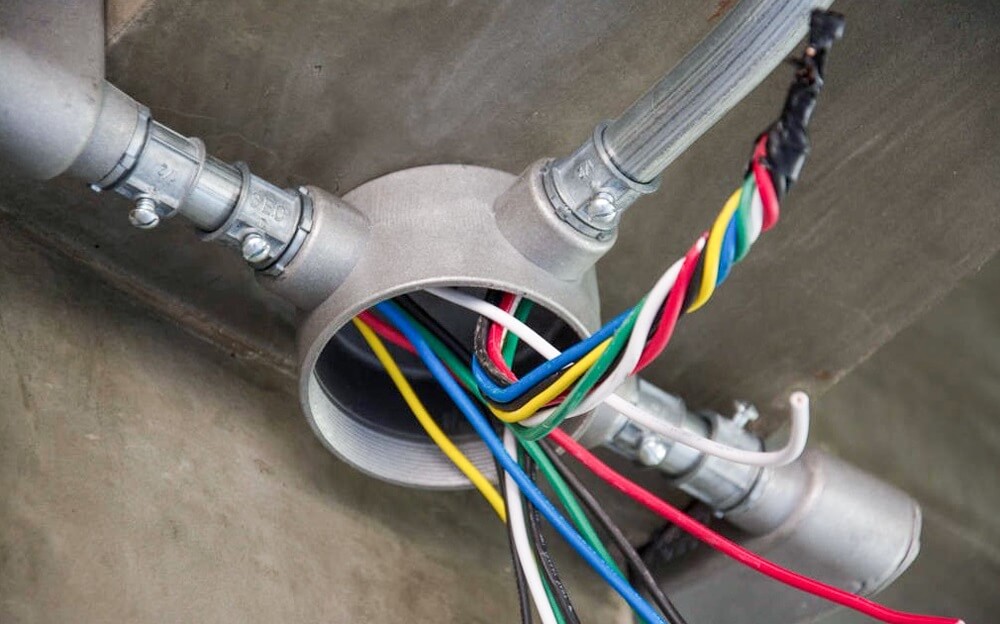

③ 盒、箱固定：土建墙体上采用的方法有账管、木砖法、预埋铁件焊接法等，金属夾芯彩钢板上采用自攻螺栓或抽芯铆钉直接固定。由地面引出管路至盘、箱时，可直接焊在角钢支架上;采用定型的盘、箱，需在盘、箱下侧 100~150mm 处加稳固支架，将管固定在支架上。金屆夹芯彩钢板吊顶上的盒直接固定在彩钢板上；金属夹芯彩钢板墙板上的接线盒应在壁板上开出与接线盒相应大小的孔洞，再用硅胶将其固定牢靠。盒、箱的安装应牢固平整、开孔整齐，并与管径相吻合。
①管路敷设与连接：明敷的钢导管与相关邻近的热水管、蒸汽管的最小间距见表2.6.4。水平或垂直敷设的明管允许偏差值，管路在2m 以内时，偏差为 3mm，全长不应超过管子内径的1/2。检查管路是否畅通，内侧有无毛刺，管子不顺直者应调直。
⑤ 钢管与设备连接：应将钢管敷设到设备内，如不能直接进人时，可在钢管出口处加保护软管引人设备，管口应包扎严密。金属软管引人设备时，金属软管与钢管或设备连接时，应采用金属软管接头连接，长度不宜超过 1m。金属软管用管卡固定，其固定间距不应大于 1m。不得利用金属软管作为接地导体
4） 吊顶内、金属夹芯彩钢板内的导管敷设：其材质、固定参照明管敷设要求：连接、弯度、走向等可参照暗管敷设要求施工，接线盒应使用暗盒。
①会市周纸要与通风空调、管道、内装等专业协调，并绘制详图经审校无误后，在项板或嘴板进行弹线定位。金屆夹芯彩钢板内配管应按设计要求，测定盒、箱位置，弹线定位。
②好位测定后，用不少于2个螺检把灯头盒岡定年。管路应败设在主龙骨的上边，管人盒。箱必须煨灯叉弯，并应里外带锁紧螺母。采用内护口，管进盒、箱以内锁紧螺母平为淮。
③固定管路时，如为木龙骨可在管的两侧钉钉•用铅丝鄉扎后再把钉钉年。如为轻钢龙骨。可采用配套管卡和螺栓固定，或用拉铆钉固定。直径 25mm 以上和成排的管路应单独设架。@管路敷设应牛固通顺，禁止做拦腰管或拌脚管。過有长丝接管时，必须在管箍后面加锁紫螺母。管路固定点的间距不得大于 1.5m。受力灯头盒应用吊杆固定，在管进盆处及齊曲部位两端15~30cm 处加固定卡固定。
④吊顶内灯头盒至灯位可采用阻燃型普里卡金屆软管过液，长度不宜超过 1m。其两端应使用专用接头。吊顶内各种盒、箱的安装，盒、箱口的方向应朝向检查日，以利于维修检查
(3） 导管加工 根据设计图，加工好各种盒、箱、弯管。钢管煨弯可采用冷煨法或热煨法。
①冷煨法：厚壁镀锌钢管管径为 20mm 及其以下时，用手扳煨管器，将管子插人煨管器，逐步煨出所雷弯度。管径为 25mm 及其以上时，使用液压煨管器，将管子放人模具，然后扳动煨管器，煨出所需弯度。薄壁钢管管径 25mm 及以下时，可使用手扳煨管器；管径32mm 及以上时.可使用液压弯管器。
② 热煨法：首先炒干砂子，堵住管子一端；然后将干砂子灌人管内，用手锤敲打，直至砂子灌实；再将另一端管口堵住放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却。要求管路的弯曲处不应有折皱、四穴和裂缝现象，弯扁程度不应大于管外径的1/10。电缆导管的弯曲半径不应小于电缆最小弯曲半径。
③ 管子切断：常用钢锯、割管器、无齿锯、砂轮锯进行切管。需要切断的管子长度应量准确，放在钳口内卡牢固，断口处应平齐不歪斜，管口应刮铣光滑、无毛刺，管内铁屑应除净
④管子套螺纹：采用套丝板、套管机，根据管外径选择相应板牙。将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端均匀用力，不得过猛，随套随浇冷却液；螺纹应不乱不过长，消除渣屑，螺纹应干净清晰。管径在20mm 及其以下时，应分两板套成；管径在25mm 及其以上时，应分三板套成。
